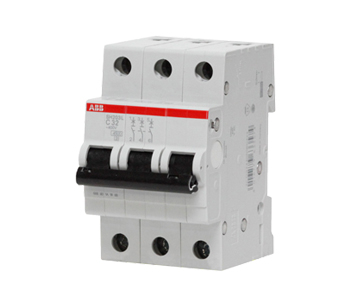

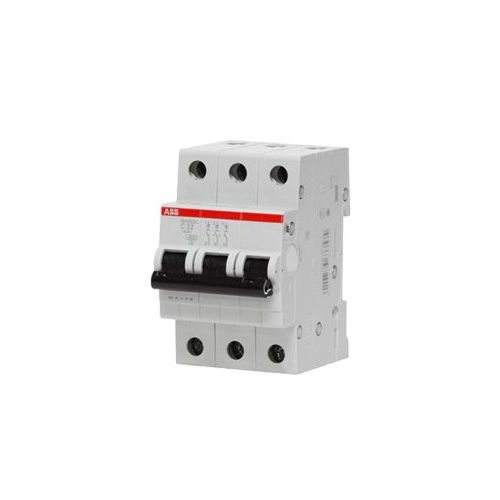

Описание выключателей автоматических ABB 3х пол SH 203 C 50А
Выключатели автоматические ABB 3х пол SH 203 C 50А являются модульными, используются для защиты электроустановок от перегрузок и коротких замыканий, гарантируют их безопасную и надежную работу.
Новые автоматические выключатели ABB 3х пол SH 203 C 50А удовлетворяют всем требованиям, предъявляемым к модульным автоматическим выключателям и предназначены для жилых помещений, коммерческих и промышленных объектов.
Новинка – встроенный вспомогательный контакт, находящийся снизу, – позволяет сэкономить 50% рабочего пространства.
Возможность дополнения автоматических выключателей ABB 3х пол SH 203 C 50А вспомогательными элементами является неоспоримым преимуществом нового модельного ряда модульных автоматических выключателей System pro M compact.
Выключатели автоматические ABB 3х пол SH 203 C 50А сертифицированы на соответствие различным международным и национальным стандартам, что позволяет использовать их практически во всех странах мира.
| Тип оборудования: | Автоматический выключатель |
| Нагрузка: | 50 A |
| Количество полюсов: | 3 |
Электрические характеристики выключателей автоматических ABB 3х пол SH 203 C 50А | ||
Номинальный ток ln А | 50 | |
Количество полюсов | 3P | |
Номинальное напряжение Ue | IEC В | 230/400-240/415 |
UL/CSA В | 480Y/277 | |
Номинальное напряжении изоляции Ui В | 250 | |
Максимальное рабочее напряжение Ub max. | IEC переменный ток В | 254/440 |
UL/CSA переменный ток В | 480Y/277 | |
IEC/UL/CSA постоянный ток В1 | 60 | |
IEC/UL/CSA постоянный ток В2 | 125 | |
Минимальное рабочее напряжение Ub min. | Переменный или постоянный ток В | 12 |
Номинальная частота Гц | 50….60 | |
Номинальная отключающая способность согласно IEC/EN 60898 Предельный lcn A | 6000 | |
Номинальная отключающая способность согласно IEC/EN 60947-2 | Предельный lcu кА | 10 |
Рабочий lcs кА | 7.5 | |
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ | 5 | |
Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ | 2.8 | |
Класс ограничения | I I I | |
Степень загрязнения | 2 | |
Характеристики термомагнитного расцепителя | C: 5 ln lm 10 ln | |
Механические характеристики выключателей автоматических ABB 3х пол SH 203 C 50А | |||
Рычаг управления | Черный, пломбируется в положении ВКЛ.- ОТКЛ. | ||
Электрическая износостойкость, n | 10000 | ||
Механическая износостойкость, n | 20000 | ||
Степень защиты | Корпус | IP4X | |
Зажимы | IP2X | ||
Устойчивость к ударному воздействию | Минимум 30g – 3 удара длительностью 11 мс | ||
Устойчивость к вибрации согласно IEC/EN 60068-2-6 | 5g – 20 циклов с частотой 5…150…5 Гц при нагрузке 0.8 ln | ||
Тропическое исполнение согласно IEC/EN 60068-2 | Влажное тепло ?C/относительная влажность | 28 циклов при 55/95…100 | |
Пост.климат.условия ?C/относительная влажность | 23/83 – 40/93 – 55/20 | ||
Переем.климат. условия ?C/относительная влажность | 25/95 – 40/95 | ||
Температура калибровки термоэлемента ?C | 30 | ||
