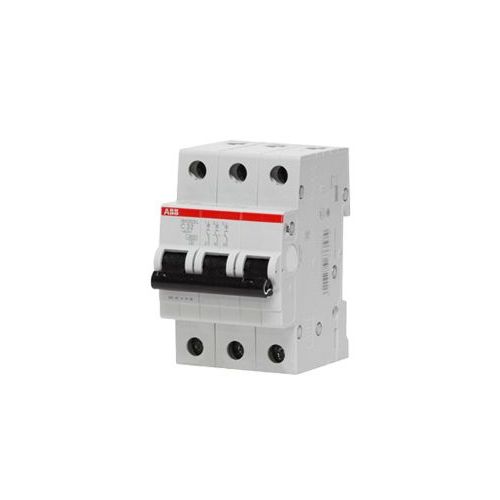

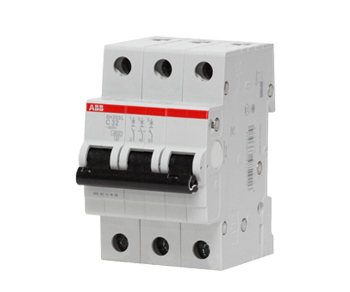

ABB 3х пол SH 203 40А. Автоматический выключатель

Электрические характеристики выключателя автоматического ABB 3х пол SH 203 C 40А

Номинальный ток ln А

40

Количество полюсов

3P

Номинальное напряжение Ue

IEC В

230/400-240/415

UL/CSA В

480Y/277

Номинальное напряжении изоляции Ui В

250

Максимальное рабочее напряжение Ub max.

IEC переменный ток В

254/440

UL/CSA переменный ток В

480Y/277

IEC/UL/CSA постоянный ток В1

60

IEC/UL/CSA постоянный ток В2

125

Минимальное рабочее напряжение Ub min.

Переменный или постоянный ток В

12

Номинальная частота Гц

50….60

Номинальная отключающая способность согласно IEC/EN 60898 Предельный lcn A

4500

Номинальная отключающая способность согласно IEC/EN 60947-2

Предельный lcu кА

10

Рабочий lcs кА

7.5

Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ

5

Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ

2.8

Класс ограничения

I I I

Степень загрязнения

2

Характеристики термомагнитного расцепителя

C: 5 ln lm 10 ln

Механические характеристики выключателя автоматического ABB 3х пол SH 203 C 40А

Рычаг управления

Черный, пломбируется в положении ВКЛ.- ОТКЛ.

Электрическая износостойкость, n

10000

Механическая износостойкость, n

20000

Степень защиты

Корпус

IP4X

Зажимы

IP2X

Устойчивость к ударному воздействию

Минимум 30g – 3 удара длительностью 11 мс

Устойчивость к вибрации согласно IEC/EN 60068-2-6

5g – 20 циклов с частотой 5…150…5 Гц при нагрузке 0.8 ln

Тропическое исполнение согласно IEC/EN 60068-2

Влажное тепло ?C/относительная влажность

28 циклов при 55/95…100

Пост.климат.условия ?C/относительная влажность

23/83 – 40/93 – 55/20

Переем.климат. условия ?C/относительная влажность

25/95 – 40/95

Температура калибровки термоэлемента ?C

30

Окружающая температура (при среднесуточном значении ?+35 ?C) IEC ?C

-25…+55

Температура хранения ?C
