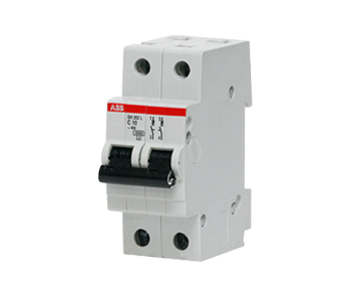

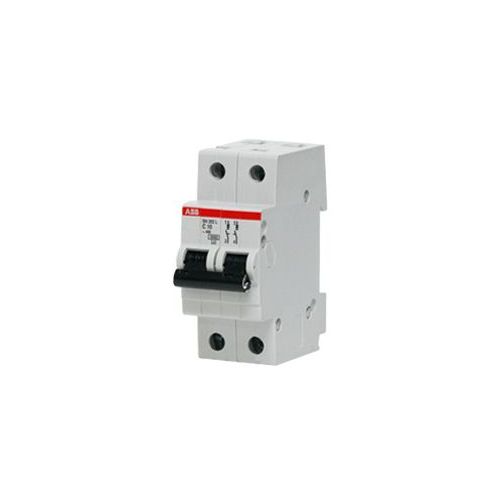

Описание автоматического выключателя ABB 2х пол SH 202 C 63А
Модульный автоматический выключатель ABB 2х пол SH 202 C 63А выполняет защиту установок от перегрузок и коротких замыканий, обеспечивет их надежную и безопасную эксплуатацию.
Благодаря своим высоким технико эксплутационным характеристикам автоматические выключатели ABB S 202 используются как для бытового применения в квартирах, коттеджах и офисах, так и в производственных целях.
Модульный автоматический выключатель ABB 2х пол SH 202 C 63А в двухполюсном исполнении имеет крепление на DIN-рейку, отключающая способность 6kА, на номинальные токи от 0.5 до 63А, предназначен для защиты цепей от перегрузок и коротких замыканий, защиты резистивных и индуктивных нагрузок с низким импульсным током.
Особенности автоматических выключателей ABB 2х пол SH 202 C 63А
Автоматические выключатели ABB SH 202 имеют следующие особенности:
- имеется возможность подключения дополнительных аксессуаров (расцепителей, контактов и т.п.);
- применение инновационного решения - цилиндрической двунаправленной клеммы, позволяет одновременно подключать по два проводника, как снизу, так и сверху;
- имеется возможность одновременного подсоединения проводов разного сечения;
- имеется возможность подключения как одножильных, так и многожильных проводников;
- специальное крепление позволяет легко снимать устройство с ДИН-рейки без демонтажа распределительной шины - просто нажмите вверх;
- подсоединение питания сверху или снизу, распределительные шины сверху или снизу, шина подключается в задний зажим, кабель – в передний, хорошо видно место соединения;
- возможно подсоединение проводов сечением до 50 мм2 вертикально или сбоку при помощи дополнительного переходника.
| Тип оборудования: | Автоматический выключатель |
| Нагрузка: | 63 A |
| Количество полюсов: | 2 |
Электрические характеристики автоматического выключателя ABB 2х пол SH 202 C 63А | ||
Номинальный ток ln А | 63 | |
Количество полюсов | 2P | |
Номинальное напряжение Ue | IEC В | 230/400-240/415 |
UL/CSA В | 480Y/277 | |
Номинальное напряжении изоляции Ui В | 250 | |
Максимальное рабочее напряжение Ub max. | IEC переменный ток В | 254/440 |
UL/CSA переменный ток В | 480Y/277 | |
IEC/UL/CSA постоянный ток В1 | 60 | |
IEC/UL/CSA постоянный ток В2 | 125 | |
Минимальное рабочее напряжение Ub min. | Переменный или постоянный ток В | 12 |
Номинальная частота Гц | 50….60 | |
Номинальная отключающая способность согласно IEC/EN 60898 Предельный lcn A | 6000 | |
Номинальная отключающая способность согласно IEC/EN 60947-2 | Предельный lcu кА | 10 |
Рабочий lcs кА | 7.5 | |
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ | 5 | |
Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ | 2.8 | |
Класс ограничения | I I I | |
Степень загрязнения | 2 | |
Характеристики термомагнитного расцепителя | C: 5 ln lm 10 ln | |
Механические характеристики автоматического выключателя ABB 2х пол SH 202 C 63А | |||
Рычаг управления | Черный, пломбируется в положении ВКЛ.- ОТКЛ. | ||
Электрическая износостойкость, n | 10000 | ||
Механическая износостойкость, n | 20000 | ||
Степень защиты | Корпус | IP4X | |
Зажимы | IP2X | ||
Устойчивость к ударному воздействию | Минимум 30g – 3 удара длительностью 11 мс | ||
Устойчивость к вибрации согласно IEC/EN 60068-2-6 | 5g – 20 циклов с частотой 5…150…5 Гц при нагрузке 0.8 ln | ||
Тропическое исполнение согласно IEC/EN 60068-2 | Влажное тепл  2CDS242001R0064 ABB SH202L Автоматический выключатель 2P 6А (С) 4,5kA Артикул: 4573 Производитель: ABB Вес: 0.1 кг. Купить в 1 клик  2CDS242001R0104 ABB SH202L Автоматический выключатель 2P 10А (С) 4,5kA Артикул: 4765 Производитель: ABB Вес: 0.1 кг. Купить в 1 клик Купить в 1 клик Купить в 1 клик | ||
