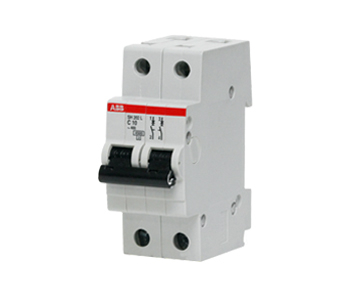

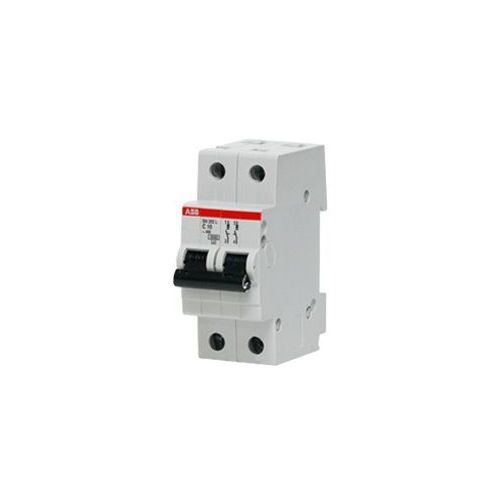

2CDS242001R0324 ABB SH202L Автоматический выключатель 2P 32А (С) 4,5kA

Описание выключателя автоматического ABB 2х пол SH 202 C 32А

Малогабаритный автоматический выключатель ABB 2х пол SH 202 C 32А защищает электрические провода, кабели двигателей и т.д от избыточного перегрева в случае повышения силы тока при перегрузе, коротком замыкании или замыкании на землю. Автоматические выключатели ABB 2х пол SH 202 C 32А обеспечивают ограничение силы тока мгновенным электромагнитным и инерционным тепловым расцепителями с фиксированными настройками

Автоматические выключатели ABB 2х пол SH 202 C 32А служат для защиты электроприемников с небольшими пусковыми токами (электродвигатели). Мгновенный расцепитель выключателя автоматического ABB SH 202 срабатывает в диапазоне от 5 до 10 номинальных токов.



Тип оборудования:Автоматический выключатель

Нагрузка:32 A

Количество полюсов:2



Электрические характеристики автоматических выключателей ABB 2х пол SH 202 C 32А

Номинальный ток ln А

32

Количество полюсов

2P

Номинальное напряжение Ue

IEC В

230/400-240/415

UL/CSA В

480Y/277

Номинальное напряжении изоляции Ui В

250

Максимальное рабочее напряжение Ub max.

IEC переменный ток В

254/440

UL/CSA переменный ток В

480Y/277

IEC/UL/CSA постоянный ток В1

60

IEC/UL/CSA постоянный ток В2

125

Минимальное рабочее напряжение Ub min.

Переменный или постоянный ток В

12

Номинальная частота Гц

50….60

Номинальная отключающая способность согласно IEC/EN 60898 Предельный lcn A

4500

Номинальная отключающая способность согласно IEC/EN 60947-2

Предельный lcu кА

10

Рабочий lcs кА

7.5

Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ

5

Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ

2.8

Класс ограничения

I I I

Степень загрязнения

2

Характеристики термомагнитного расцепителя

C: 5 ln lm 10 ln



Механические характеристики автоматических выключателей ABB 2х пол SH 202 C 32А

Рычаг управления

Черный, пломбируется в положении ВКЛ.- ОТКЛ.

Электрическая износостойкость, n

10000

Механическая износостойкость, n

20000

Степень защиты

Корпус

IP4X

Зажимы

IP2X

Устойчивость к ударному воздействию

Минимум 30g – 3 удара длительностью 11 мс

Устойчивость к вибрации согласно IEC/EN 60068-2-6

5g – 20 циклов с частотой 5…150…5 Гц при нагрузке 0.8 ln

Тропическое исполнение согласно IEC/EN 60068-2

Влажное тепло C/относительная влажность

28 циклов при 55/95…100

Пост.климат.условия C/относительная влажность

23/83 – 40/93 – 55/20

Переем.климат. условия C/относительная влажность

25/95 – 40/95

Температура калибровки термоэлемента C

30

Окружающая температура (при среднесуточном значении +35 C) IEC C

-25…+55

Температура хранения C

-40…+70



Монтаж автоматических выключателей ABB 2х пол SH 202 C 32А

Тип зажима

Цилиндрическая двунаправленная клемма с защитой от неправильного монтажа, стойкая к ударному воздействию

Сечение кабеля для верхних/нижних зажимов

IEC мм

25/25

UL/CSA AWG

18-4

Сечение шины для верхних/нижних зажимов

IEC мм

10/10

UL/CSA AWG

18-8

Момент затяжки зажимов

IEC Нм

2.8

UL/CSA Фунт х дюйм

25

Монтаж

На DIN-рейку EN 60715 (35 мм) посредством системы быстрого крепления

Монтажное положение

Произвольное

Подключение

Сверху и снизу



Размеры и масса автоматических выключателей ABB 2х пол SH 202 C 32А

Размер (В х Г х Ш) мм

85 х 68 х 35

Вес, г

250



Вспомогательные элементы автоматических выключателей ABB 2х пол SH 202 C 32А

Вспомогательный контакт

Нет

Сигнальный контакт/вспомогательный контакт

Нет

Дистанционный расцепитель

Нет

Расцепитель минимального напряжения

Нет
